Táto séria pružinou nabitého mechanizmu ističa, známa aj ako ovládací mechanizmus ističa SF6, toto zariadenie je vhodné na zapínanie a vypínanie ističov v plynových -vysokonapäťových{2}}krúžkových rozvodných skriniach. Táto séria mechanizmov ističa využíva ťažnú pružinu na ovládanie zatvárania v strede, zatiaľ čo otváracia činnosť využíva prítlačnú pružinu na akumuláciu energie. Tento produkt má funkciu opätovného zatvárania a pri použití v spojení s izolačným mechanizmom poskytuje blokovaciu funkciu „päť{5}}ochrany“. Vyhovuje normám GB1984-2014, „Spoločné technické požiadavky pre vysokonapäťové spínacie a riadiace zariadenia“ a GB/T 11022-2020, „Spoločné technické požiadavky na vysokonapäťové striedavé zariadenia a normy pre riadiace zariadenia“.

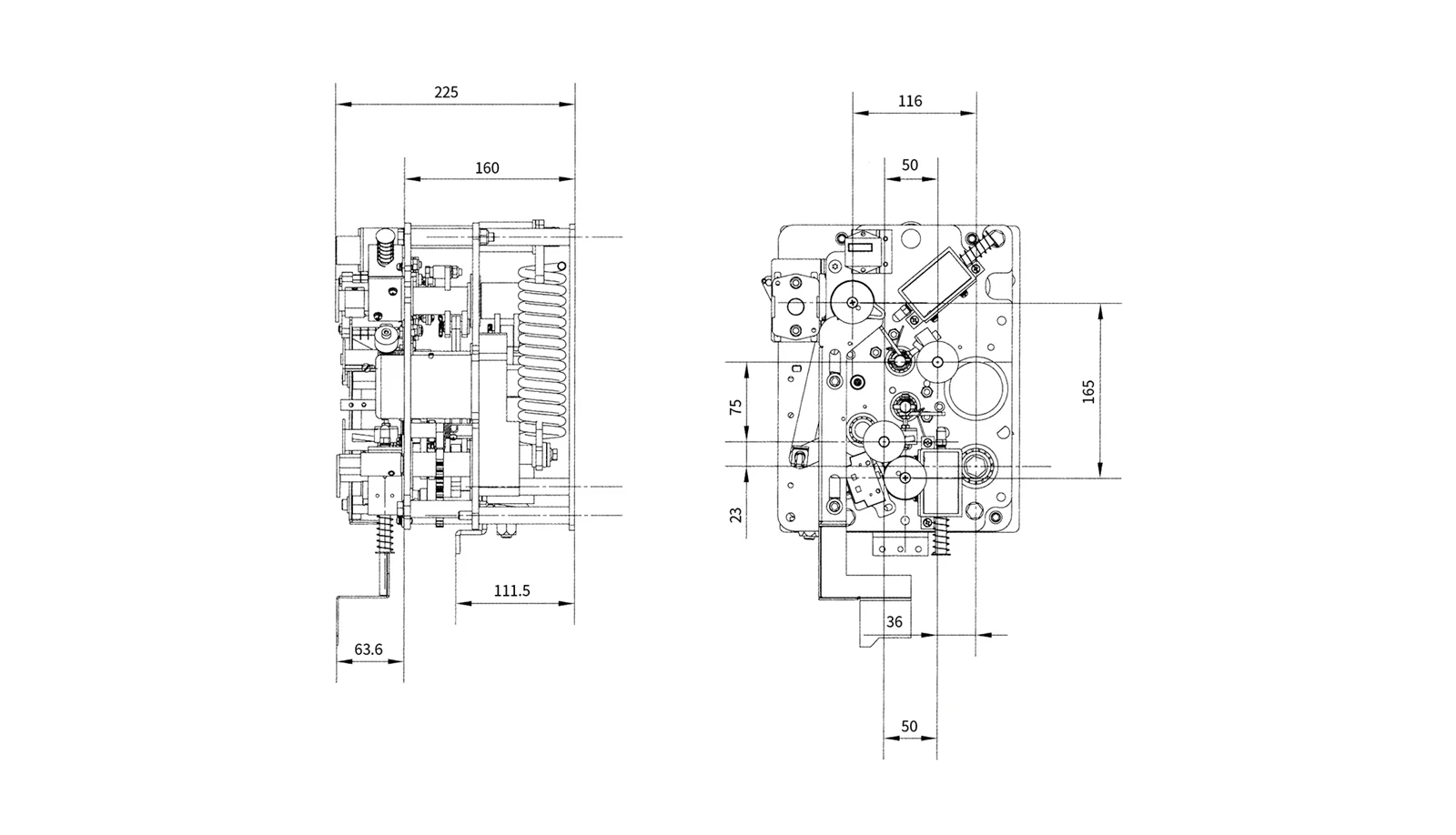

Rozmer produktu

product-2067-1185

Návod na obsluhu

Prevádzka skladovania energie:

Po namontovaní mechanizmu na skriňu vložte špeciálnu rukoväť do ovládacieho hriadeľa, ktorý sa nachádza na spodnej pravej strane mechanizmu. Otáčajte rukoväťou v smere hodinových ručičiek, kým nezacvakne (hriadeľ indikátora skladovania energie stlačí mikrospínač zásobníka energie do úplne zatvorenej polohy) a zásobník energie je na svojom mieste. Pri elektrickej prevádzke mechanizmus po zapnutí automaticky nabíja energiu-. Akonáhle je zásobník energie na svojom mieste, obvod motora sa odpojí a zásobník energie sa udržiava, pričom sa čaká na uvoľnenie energie, aby sa zatvoril istič (počas elektrickej prevádzky sa uistite, že sekundárny okruh je správny).

Operácia zatvárania:

Stlačením zeleného tlačidla na chvíľu uvoľníte uzatváraciu energiu a mechanizmus stlačí istič, aby sa zatvoril hlavný obvod. Pre elektrickú prevádzku zapnite zatváraciu cievku solenoidu, ktorá na chvíľu uvoľní uloženú energiu. Mechanizmus stlačí istič, aby zatvoril hlavný obvod a súčasne nabije otváraciu pružinu (akumulácia energie môže v tomto bode pokračovať, ale blokovanie proti chybám -bráni ďalšiemu zatváraniu).

Operácia otvárania:

Stlačením červeného tlačidla na chvíľu uvoľníte vypínaciu energiu a mechanizmus stlačí istič, aby sa otvoril hlavný obvod. Počas elektrickej prevádzky je cievka vypínacieho elektromagnetu pod napätím, vypínací elektromagnet okamžite uvoľní uloženú energiu a mechanizmus stlačí vypínač ističa, aby sa dokončilo vypnutie hlavného obvodu.
